产品型号：XB-200

产品名称：桥柱灯

应用领域：
用于内河、江河、海上、航道的桥梁建筑等。

可定制要求：
• 可远程遥测灯具，无障碍物遮挡遥控距离6km，GSM/GPRS远程遥控遥测。

产品详情

桥涵灯/桥柱灯是应用于桥梁上的助航灯具，其目的在于为船舶指明通过桥下的可航行通道，并减少与桥墩或桥梁上部结构相碰撞的可能性，以确保桥梁本身和船舶在桥下航行的安全。

总体来说，就是为保障桥梁和船舶航行的安全，具有示位、警告危险、指示交通等功能，设置于桥梁上的航标。

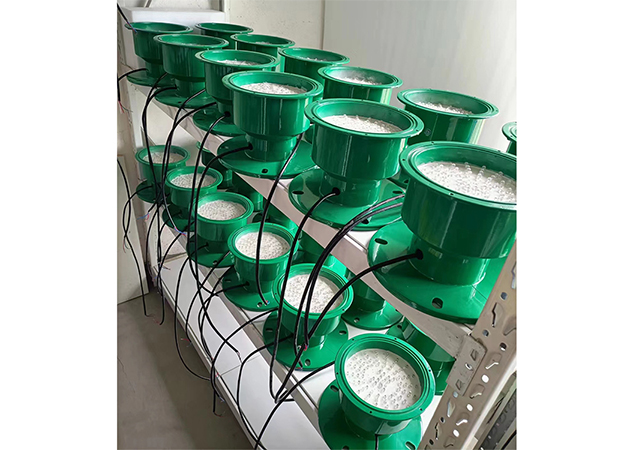

XB-200型桥涵灯和桥柱灯，采用内直径为200mm的发光面，光源采用先进的高亮度LED贴片灯珠，其特点是亮度高、光色稳定、寿命长、环境适应能力佳。底座采用铝合金压铸而成，表面静电喷漆，美观大方、经久耐用。配上高效透明玻璃灯面，使灯器光线更强，辐射距离更远。整灯按高标准工艺封装，耐腐蚀，抗冲击，能在自然恶劣环境下长期使用。

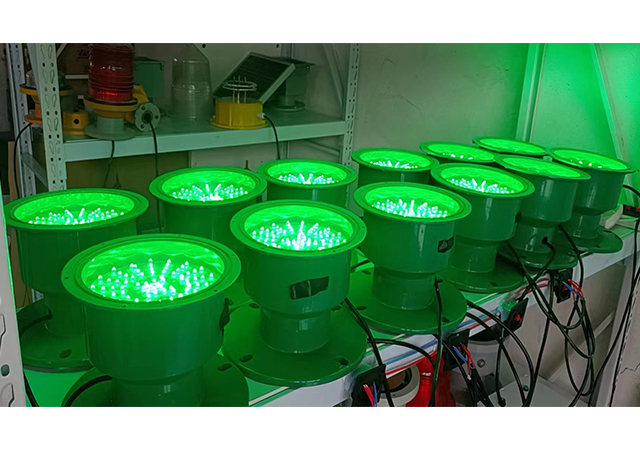

桥涵灯通常为红色，桥柱灯通常为绿色，另配套的控制系统具有光感控制器，即在夜晚和多雾天时自动开启，白天自动关闭，可靠性强。

该灯具有高亮度，体积小，重量轻，较易安装等优点。适用于内河、江湖、海上的桥梁建筑。

产品主要特点

1.压铸铝一体成形，表面静电喷漆，整体美观大方，散热性能好，抗震动，耐腐蚀。

2.光源亮度可调，根据桥梁的大小可调整桥涵柱灯的发光亮度。

3.灯器具有防接反保护，即便操作错误，也不会损坏灯器。

4.直径200mm的发光面，光源辐射面广。

5.防水等级高。

技术参数

配套设施
•  桥梁上的灯具设置环境和普通航标灯不一样，因为装在桥墩侧面，除了要考虑防水、防撞问题，还要考虑到线路的安全问题。为解决这些因素，现可将桥涵柱灯、蓄电池、太阳能电池板、控制器整合起来使用，杜决拖线的安全隐患。只需将桥涵柱灯装在大桥的指定位置，将控制器、蓄电池、太阳能电池板装置在便于维修的场所，这样也可以减少工作人员上下桥墩的繁琐工作及安全问题，也便于后期的维护保养。
•  桥涵柱灯具，配以控制器、蓄电池、太阳能电池板为一个整体设备，将所有桥涵柱灯接入控制箱内，由箱内的控制系统控制灯具的开关。控制系统集中控制桥涵柱灯、太阳能板、蓄电池工作状态，蓄电池设置充放电保护电路，可将蓄电池的充电电压、放电电压控制在安全范围内。稳定的工作电流和低功耗减少了故障发生的概率，延长了灯具的工作寿命。

使用方法
•  将灯具安装在垂直安装面上，安装面应平整且有足够的机械强度，采用4颗M14螺丝固定。
•  此款灯具配置的控制箱外接自动光电开关，当环境光照度高时，桥涵柱灯不会点亮。
•  此款桥涵标通常情况下不直接接入市电，桥墩上的桥柱灯上如直接采用市电220V，其开关电路或变压器也是故障率较高的部件，而且桥墩上直接采用市电220V，因线路受潮会在安全用电方面存在隐患。
•  可将市电220V接入桥涵柱标安全电源控制箱，转换成12V直流电作为桥涵柱灯电源。考虑直流线路损耗降压，大桥供电线路选择24V直流电，线路短或小型桥梁可选择12V直流电供电。此种方案使用极少。
•  可将桥涵标灯具配太阳能系统一起使用。即将桥涵柱灯、太阳能系统设备、控制箱一起整合起来使用。可有效地解决接电繁琐和线路安全问题，这种方案安全性高，目前桥梁上使用此种方案的较多。

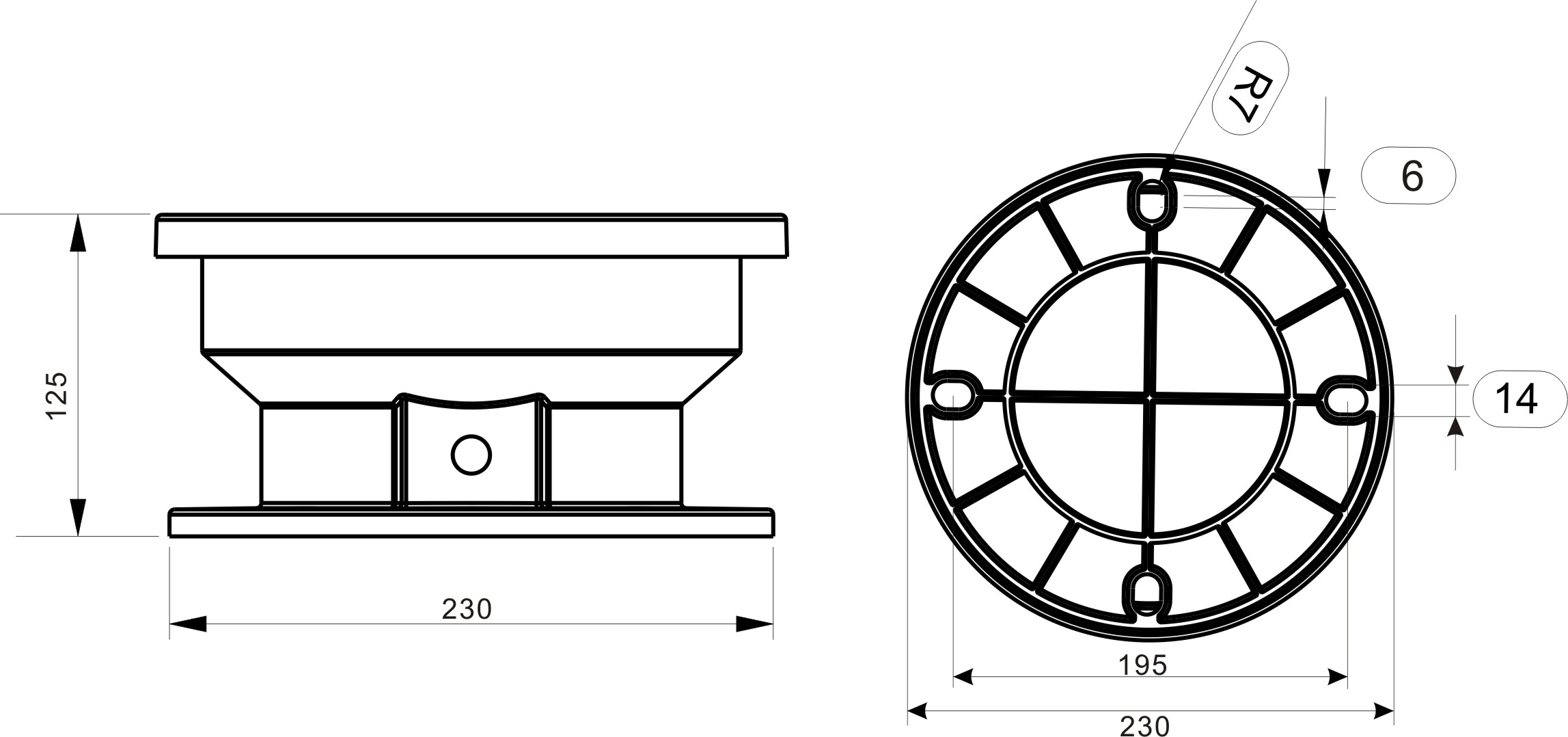

结构示意图

注意事项

•  使用太阳能控制系统的，注意内部含有蓄电池，请定期更换电池，以确保灯具可以正常工作，建议两年更换一次。

•  储存超过6个月时，应将产品置于阳光下照射3天给电池充满电。
